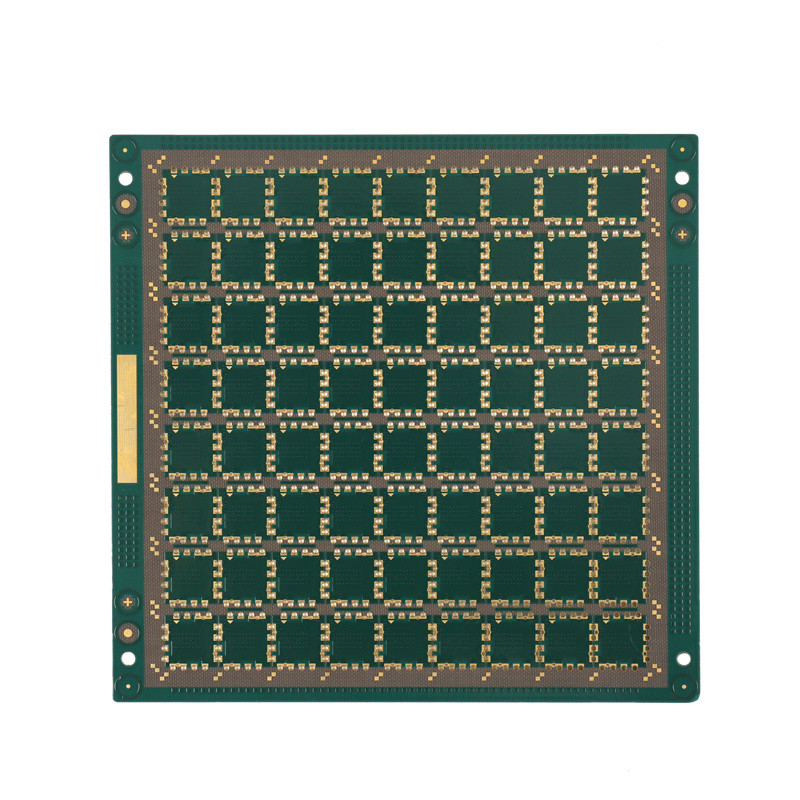

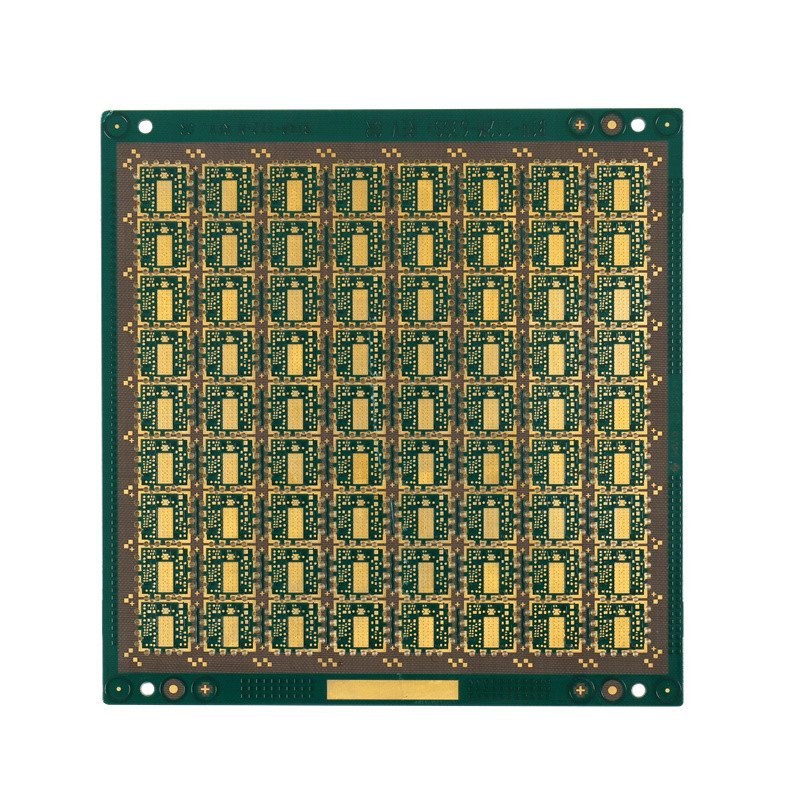

Золото погружения дизайна HASL Tg HDI разнослоистое PCBs OEM высокое
Место происхождения | Китай |
---|---|
Фирменное наименование | IBE |
Сертификация | ISO/TS16949 ISO13485 |
Номер модели | Метр PCBA электричества |
Количество мин заказа | 10 |
Цена | $0.1-$0.5 |
Упаковывая детали | Сумка ESD |
Время доставки | 5-8 рабочих дней |
Условия оплаты | D/A, L/C, D/A, D/P, T/T, западное соединение, MoneyGram |
Поставка способности | 50000pcs/week |
Линия ширина MIN. | 0.075mm/0.075mm (3mil/3mil) | Поверхностная отделка | ENIG |
---|---|---|---|
Медная толщина | 1OZ | Основное вещество | FR4 |
MIN. интервал между строками | 0.075mm | Толщина доски | 1.6mm |
Минимальн Отверстие Размер | 0.25mm | цвет soldermask | Зеленый цвет |
цвет silkscreen | белый | Слой | 1-32L |
Высокий свет | Высокий Tg HDI разнослоистое PCBs,золото погружения дизайна HASL pcb hdi,Дизайн pcb hdi Tg OEM высокий |
Возможность PCBA
Возможность производства PCB | |
Слои PCB: | 1Layers до 18 слоев (Макс) |
Толщина доски: | 0.13~6.0mm |
Минимальная линия ширина/космос: | 3mil |
Минимальный механический размер отверстия: | 4mil |
Медная толщина: | 9um~210um (0.25oz~6oz) |
Максимальный коэффициент сжатия: | 1:10 |
Максимальный размер доски: | 400*700mm |
Поверхностный финиш: | HASL, золото погружения, серебр погружения, олово погружения, внезапное золото, палец золота, peelable маска |
Материал: | FR4, высокий Tg, Rogers, CEM-1, CEM-3, алюминиевый BT, PTFE. |
Возможность собрания PCB | |
Ряд размера восковки: | 1560*450mm |
Минимальный пакет SMT: | 0402/1005 (1.0x0.5mm) |
Минимальный тангаж IC: | 0.3mm |
Максимальный размер PCB: | 1200*400mm |
Минимальная толщина PCB: | 0.35mm |
Минимальный размер обломока: | 01005 |
Максимальный размер BGA: | 74*74mm |
Тангаж шарика BGA: | 1.00~3.00mm |
Диаметр шарика BGA: | 0.4~1.0mm |
Тангаж руководства QFP: | 0.38~2.54mm |
Испытывать: | ICT, AOI, РЕНТГЕНОВСКИЙ СНИМОК, тест etc Funtional. |
Условия заказа
|
Стандартная дата доставки
|
Самая быстрая дата доставки
|
Прототип ( <20pcs>
|
2days
|
8hours
|
Небольшой том (20-100pcs)
|
6days
|
12hours
|
Средний том (100-1000)
|
3days
|
24 часа
|
Массовое производство (>1000)
|
Зависит от BOM
|
Зависит от BOM
|

вопросы и ответы:
1. Какая информация необходима для полностью готового заказа собрания PCB?
Для полностью готовых проектов, нам будет нужно следующее:
Файл Gerber
Билл материалов (BOM)
Список компонентного размещения (ПОЛНЫЙ)
Полностью уместный файл CAD и .stp
2. Вы предлагаете испытание и обслуживания осмотра?
Да, IBE предлагает всесторонний список испытания и обслуживания осмотра как для SMT, так и для собраний через-отверстия.
Микроскопы визуального контроля/сканирования
Осмотр AOI
тест В-цепи
Функциональный испытывать включает автоматизированные испытательное оборудование и систему
Ожог-в тестах
Низкий/высокотемпературный испытывать камеры
Рентгенодефектоскопический контроль и ремонт
Тестер тумана соли
Испытание методом сбрасывания
пакуя вибрация
Конформное покрытие и производство керамических изделий
3. Что ваши стандарты собрания PCB?
IBE получило следующие стандарты электронной промышленности IPC для собрания PCB
IPC-A-600G для продукции PCB
IPC-620 для практик и требований для кабелей, провода, и производства собрания проводки
Приемлемость IPC-A-610E PCBA электронных собраний
